Élévateur à godets

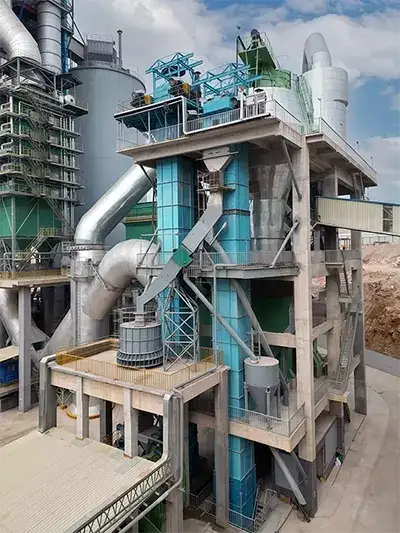

Élévateur à godets à chaîne
Élévateur à godets à chaîne

L'élévateur à godets à chaîne est conçu pour le convoyage vertical des matières pulvérulentes, granulaires et des petits morceaux présentant une abrasivité relativement élevée. Les matériaux typiques comprennent les engrais composés, les céréales, le charbon, le ciment et les minerais concassés. Avec une hauteur de levage maximale pouvant atteindre 40 mètres, cet équipement est parfaitement adapté au transport vertical continu dans les lignes de production d'engrais et les processus industriels connexes.

Cet élévateur à godets se distingue par une structure simple et fiable, offrant un fonctionnement régulier et stable. Il adopte un chargement par remplissage en pied (cueillette) et un déchargement centrifuge ou mixte, garantissant une manutention constante des matériaux en cours d'opération. Une chaîne sans fin forgée est utilisée comme organe de traction, conférant à l'équipement une excellente capacité de charge et une fiabilité de service éprouvée. La température des matériaux convoyés ne doit pas dépasser 250 °C, ce qui rend cet équipement adapté à une large gamme d'applications dans la production d'engrais et la manutention des produits en vrac.

Demander un Devis
Principaux paramètres techniques
Modèle Type de
trémie/godet
capacité
m³/h		 trémie chaîne vitesse
(m/s)		 Vitesse d'entraînement
(r/min)		 Granulométrie
du matériau (mm)
Volume Longueur
×(mm)		 Résistance
(KN)
TH160 zh 19 1.2 350 Φ12×45 ≥170 1.2 62.5 20
sh 30 1.9 350 Φ12×45 ≥170 1.2 62.5 20
TH250 zh 30 3 450 Φ18×64 ≥320 1.2 46.8 25
sh 48 4.8 450 Φ18×64 ≥320 1.2 46.8 25
TH315 zh 35 3.75 512 Φ18×64 ≥320 1.4 42.5 35
sh 59 6 512 Φ18×64 ≥320 1.4 42.5 35
TH400 zh 58 5.9 512 Φ18×64 ≥320 1.4 37.6 40
sh 94 9.5 512 Φ18×64 ≥320 1.4 37.6 40
TH500 zh 73 9.3 688 Φ22×86 ≥480 1.5 35.8 50
sh 118 15 688 Φ22×86 ≥480 1.5 35.8 50
TH630 zh 114 14.6 688 Φ22×86 ≥480 1.5 31.8 60
sh 185 23.6 688 Φ22×86 ≥480 1.5 31.8 60
TH800 zh 150 24 920 Φ26×92 ≥570 1.6 30.5 75
sh 240 38 920 Φ26×92 ≥570 1.6 30.5 75
TH1000 zh 240 38 920 Φ26×92 ≥570 1.6 24.4 85
sh 360 60 920 Φ26×92 ≥570 1.6 24.4 85
TH1250 zh 360 60 1001 Φ28×92 ≥660 1.6 28 100
sh 540 95 1001 Φ28×92 ≥660 1.6 28 100
Élévateur à godets à couuoie câbles / Élévateur à godets à bande à câbles d'acier
Élévateur à godets à couuoie câbles / Élévateur à godets à bande à câbles d'acier

L'élévateur à godets à courroie câblée est conçu pour les applications de convoyage vertical nécessitant une capacité élevée, une grande hauteur de levage et un fonctionnement continu et stable. Il est particulièrement adapté à la manutention des matières pulvérulentes, granulaires et des petits morceaux, sèches et à écoulement libre, couramment rencontrées dans la production d'engrais et les industries connexes.

Cet élévateur utilise des godets profonds pour assurer un remplissage et un déchargement efficaces des matériaux, garantissant un convoyage régulier et fiable sur de longues périodes de service. Une courroie renforcée par des câbles d'acier est utilisée comme organe de traction, offrant une résistance à la traction élevée, une excellente flexibilité et une durée de vie prolongée dans des conditions de charge continue. Les carters de tête, de pied et intermédiaires sont entièrement fermés pour prévenir les fuites de matière et les émissions de poussières, contribuant ainsi à maintenir un environnement de travail propre.

Le système d'entraînement est équipé d'un réducteur à arbre vertical associé à un accouplement à broches ou un accouplement hydraulique, ainsi que d'un dispositif anti-retour. Cette configuration assure une transmission stable, protège les composants clés de l'entraînement et empêche tout mouvement de reflux lors de l'arrêt du système. En partie inférieure, un dispositif de tension par contrepoids lourd est installé pour maintenir automatiquement la tension correcte de la courroie, garantissant un fonctionnement régulier et réduisant les interventions manuelles de réglage.

Demander un Devis
Principaux paramètres techniques
Modèle capacité
M³/H		 trémie Kg/M M/S Hmax,M
L MM
TDG160 sh 32 2.6 260 22 1.2 80
zh 24 1.9 260 22 1.2 80
TDG200 sh 45 4.1 300 21.5 1.2 80
zh 31 2.9 300 21.5 1.2 80
TDG250 sh 72 6.5 325 33 1.34 80
zh 51 4.6 325 33 1.34 80
TDG315 sh 101 10 360 33.2 1.34 80
zh 74 7.4 360 33.2 1.34 80
TDG400 sh 158 16 420 42.2 1.5 80
zh 118 12 420 42.2 1.5 80
TDG500 sh 220 25 460 62.3 1.5 80
zh 167 19 460 62.3 1.5 80
TDG630 sh 348 40 520 78.53 1.68 80
zh 253 29 520 78.53 1.68 80
TDG800 sh 492 64 580 106 1.65 80
zh 361 47 580 106 1.65 80
TDG100 sh 788 102 650 145 1.86 80
zh 571 74 650 145 1.86 80
TDG1250 sh 1.22 161 720 155.5 1.86 80
zh 816 117 720 155.5 1.86 80
TDG1600 sh 1541 255 820 223 1.836 80
zh 1112 184 820 223 1.836 80
