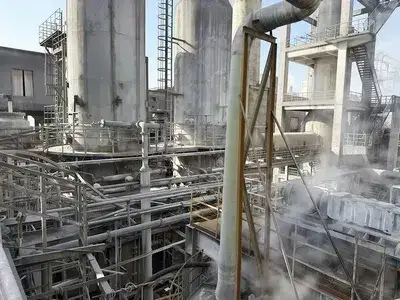

Ligne de production d'acide phosphorique par voie humide (50,000-300,000 t/an)
Système complet de purification d'acide phosphorique pour la production d'acide phosphorique de qualité industrielle et qualité alimentaire
Les procédés de production d'acide phosphorique par attaque acide (voie humide) se répartissent en trois grandes familles : attaque sulfurique, attaque nitrique et attaque chlorhydrique. L'attaque sulfurique constitue de loin la route industrielle la plus employée.
Celle-ci se décline en plusieurs variantes: procédé anhydritique, procédé hémihydrate, procédé dihydrate, procédé dihydrate-hémihydrate et procédé hémihydrate-dihydrate. À ce jour, le procédé dihydrate s'impose comme la référence technique, avec plus de 80 % des parts de marché mondiales dans la production d'acide phosphorique par voie humide.
Qualité du produit répondant aux exigences de la norme GB/T 2091-2008 pour l'acide phosphorique à usage industriel.
Avantages du procédé- Technologie éprouvée et mature
- Grande adaptabilité, particulièrement adaptée aux minerais phosphatés de qualité moyenne et faible
- Configuration d'équipement simple
- Fonctionnement stable et fiable
- Permet le broyage par voie humide du minerai phosphaté

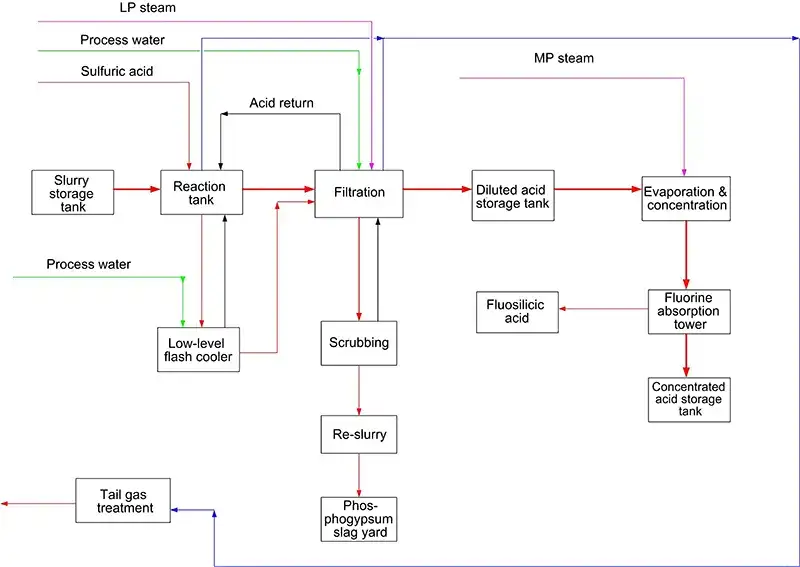

La pulpe de minerai phosphaté et l'acide sulfurique à 98 % en poids sont introduits dans un réacteur agité à rapport contrôlé. Les paramètres opératoires clés, notamment la concentration en SO₄²⁻ et le rapport liquide/solide (2,5-3,0:1), sont précisément régulés.
La pulpe réactionnelle déborde du réacteur et est acheminée par une pompe à pulpe vers un filtre rotatif à table, où la séparation solide-liquide est réalisée sous vide. Le filtrat (acide phosphorique dilué) est pompé vers le parc de stockage d'acide phosphorique brut.
L'acide dilué est ensuite concentré par évaporation sous vide à circulation forcée. À la sortie de la pompe de circulation d'acide phosphorique, l'acide, mélangé à l'acide de recirculation préchauffé à environ 80 °C, entre dans une chambre de détente où la majeure partie de l'eau est évaporée.
L'acide phosphorique est concentré jusqu'à environ 50 % en poids de P₂O₅ et transféré vers le parc de stockage d'acide concentré, où il est entreposé dans des bacs de décantation.
- Filtration et réaction, Cuve de réaction, pompe à pulpe, fosse de réaction souterraine, pompe submersible pour fosse, Pompes et tours de lavage des gaz (premier et deuxième étages), pompe d'eau de recyclage, cheminée d'évacuation, Condenseur atmosphérique, réservoir d'étanchéité, pompe à vide, Filtre rotatif à table, pompe à acide phosphorique faible, pompe à acide de retour, Pompes et réservoirs pour lavage du gâteau et de la toile filtrante (3e étage), Concentration et évaporation, Chambre de détente, séparateur vapeur-liquide, condenseur, réservoir d'étanchéité des condensats, Échangeur de chaleur, séparateur vapeur-liquide d'acide fluorosilicique, épurateur de fluorures, Filtre de circulation d'évaporation, pompe de circulation d'acide phosphorique, pompe à acide concentré, Pompe de circulation d'absorption de fluorures, pompe à condensats, Stockage et transfert
- Réservoirs de stockage : acide sulfurique, acide faible, liquide de nettoyage, acide produit, acide fluorosilicique
- Pompes : acide sulfurique, alimentation évaporation, pulpe, rejet des effluents de lavage, liquide de nettoyage, transfert d'acide produit, Racleur du réservoir d'acide faible, agitateur du réservoir d'acide produit, Des lignes clés en main complètes pour la fabrication d'engrais NPK, organiques et composés.
